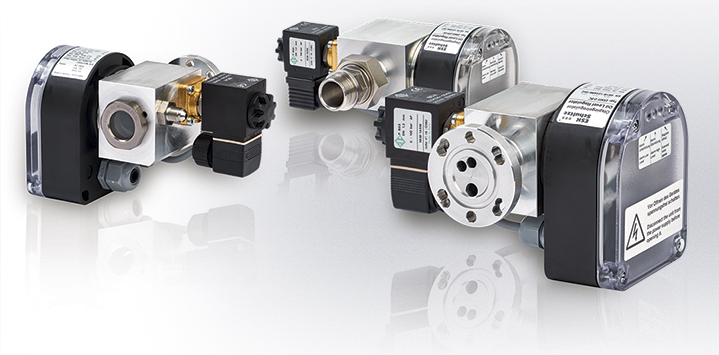

Elektronische Ölspiegelregulatoren ERM
Beim Verbundbetrieb von Verdichtern werden Ölspiegelregulatoren zur Ölniveauregelung an die Verdichter angebaut. Die Ölzufuhr erfolgt aus einem Reservoir. Für die korrekte Funktion des elektronischen Regulators ist die leistungsmäßig richtige Auslegung aller Systemkomponenten wichtig.
Im Jahr 1999 haben wir die erste Generation unserer optoelektronischen Ölspiegelregulatoren und Füllstandskontrollen ausgeliefert.
Wir freuen uns, Ihnen nunmehr die 6. Generation dieser Produktfamilie mit nochmals verbesserten Leistungsmerkmalen anbieten zu können.
Durch leistungsfähigere Magnetventile sind die Ölspiegelregulatoren für bis zu 130 bar in der Ölrückführleitung und für eine Arbeitsdruckdifferenz von 1,5 bar bis 100 bar freigegeben. Saugseitig ist der Ölspiegelregulator bis 60 bar bzw.130 bar (Typ ERM..-CDH) geeignet.
Die Geräte der neuen Baureihe ERM6 zeichnen sich insbesondere durch ihr selbstlernendes Regelverhalten aus.
Aufbau:
Regulatorkörper aus Aluminium
Große Zuströmquerschnitte
Elektronikgehäuse aus Kunststoff
Schauglas für visuelle Füllstandskontrolle
Druck- und dichteunabhängige Istwert-Erfassung des Füllstandes
Regelniveau: Mitte Schauglas
Opto-elektronisches Messverfahren
Zwei Relais zur Signalisierung und Aufzeichnung von Betriebszuständen
Sicherheit:
Verstärkte LEDs führen zu verringerter Anfälligkeit durch verschmutztes Öl
Integriertes Notlaufprogramm sorgt selbst bei widrigsten Umständen für die Ölversorgung
Vierfach-Messpunkte ermöglichen die Signalüberwachung von Unter-, aber auch Überfüllung
Alarmfunktion bei Über-, Unterfüllung und bei aktiviertem Notlaufprogramm
Der Betrieb mit brennbaren Kältemitteln:
Alle Regulatoren vom Typ ERM6 sind standardmäßig für R290 und R600a freigegeben. Für den Einsatz mit R717 (Ammoniak ) haben wir die Modellversion ERM6-R717-V1 entwickelt.
In der Grundausführung werden die Regulatoren mit einem Drei-/Vier-Lochflansch und zur kompakten Installation mit einem Gewindefitting gefertigt. Zur Montage an den mannigfaltigen Schauglasausführungen werden Adapter und Kupplungsstück angeboten. Der Regulator wird mit dem erforderlichen Montagezubehör wie O-Ring, Befestigungsschrauben usw. ausgeliefert.
Hinweis: Zur Erhöhung der Anlagenverfügbarkeit und zur Senkung des Wartungsaufwandes empfehlen wir, Ölfilter vor jedem Regulator zu installieren.
Im Jahr 1999 haben wir die erste Generation unserer optoelektronischen Ölspiegelregulatoren und Füllstandskontrollen ausgeliefert.
Wir freuen uns, Ihnen nunmehr die 6. Generation dieser Produktfamilie mit nochmals verbesserten Leistungsmerkmalen anbieten zu können.
Durch leistungsfähigere Magnetventile sind die Ölspiegelregulatoren für bis zu 130 bar in der Ölrückführleitung und für eine Arbeitsdruckdifferenz von 1,5 bar bis 100 bar freigegeben. Saugseitig ist der Ölspiegelregulator bis 60 bar bzw.130 bar (Typ ERM..-CDH) geeignet.
Die Geräte der neuen Baureihe ERM6 zeichnen sich insbesondere durch ihr selbstlernendes Regelverhalten aus.
Aufbau:
Sicherheit:
Der Betrieb mit brennbaren Kältemitteln:
Alle Regulatoren vom Typ ERM6 sind standardmäßig für R290 und R600a freigegeben. Für den Einsatz mit R717 (Ammoniak ) haben wir die Modellversion ERM6-R717-V1 entwickelt.
In der Grundausführung werden die Regulatoren mit einem Drei-/Vier-Lochflansch und zur kompakten Installation mit einem Gewindefitting gefertigt. Zur Montage an den mannigfaltigen Schauglasausführungen werden Adapter und Kupplungsstück angeboten. Der Regulator wird mit dem erforderlichen Montagezubehör wie O-Ring, Befestigungsschrauben usw. ausgeliefert.
Hinweis: Zur Erhöhung der Anlagenverfügbarkeit und zur Senkung des Wartungsaufwandes empfehlen wir, Ölfilter vor jedem Regulator zu installieren.
Ausführliche Informationen entnehmen
Sie bitte den folgenden Dokumenten:
